清洗液集中處理設備、
切削液集中處理系統

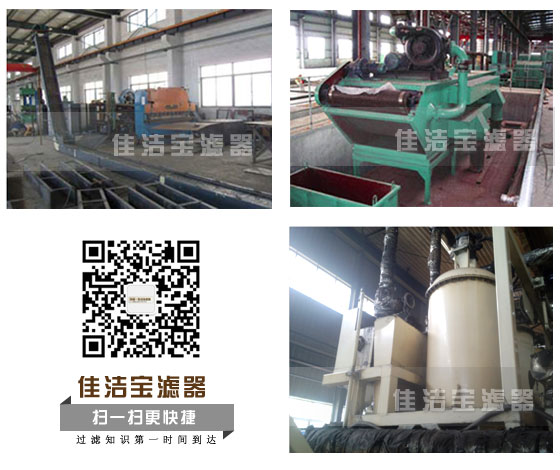

我公司根據機床冷卻液通過回液管流入壓輥磁性分離器
①經過分離器過濾后的液體流入鼓型紙帶過濾機
②鼓型過濾機過濾后的液體流入液箱1，液箱1內的液體經過臟液泵打入硅藻土過濾機
③硅藻土過濾機過濾后流出的凈液流入液箱2，凈液經過冷卻泵供給供液總管路工給機床使用。
主要部分工作原理：
①壓輥磁性分離器：液體流經壓輥分離器時，液體中的大部分吸磁性雜質被磁輥吸出并通過刮板自動排到廢料箱。過濾過程無耗材、自動排料。
②鼓型紙帶過濾機：液體流入鼓型紙帶過濾機，在鏈網及濾紙上方行成液池，液體透過濾紙流到下一級，雜質被濾紙截住。當雜質積累濾紙通透性下降時，液面上升，觸發液位控制器，液位控制器發訊號給驅動機構，驅動機構將雜質及濾紙一起排出，并帶入新的過濾紙重復過濾。過濾過程全自動無需人工清理。
③硅藻土過濾機：硅藻土過濾機內裝有硅藻土燒結而成的片體，片體中有很多細小縫隙，液體通過加壓經過硅藻土片體時，較大雜質被截留到縫隙外，細小雜質在縫隙內被吸附，同時硅藻土片體燒結而成所以不容易混入冷卻液中。
整個過濾系統設有多個液位感應器，出現故障時自動報警。同時設有主管路自動泄壓裝置，以保證當機床沒有同時啟動時可以正常使用。以及設有壓力感應器自動報警提示需要清理硅藻土過濾機。系統內的硅藻土過濾機可采用3用1備或3用2備，以保證清理時正常生產。
磁性分離部分：梳齒磁性分離器及不銹鋼梳齒環，刮屑板被分割成多個部分,吸附面積又將大大增加以確保較佳分離效果,作為傳統型磁分器的改進型產品，有更多的優點；其中磁力大，分離率高，特別適用于大流量冷卻液的集中分離清除，能夠分離細小切屑。
以上技術參數和工作原理由佳潔寶濾器技術部提供，如需幫助請聯系技術工程師：0373-2618876，我們將竭誠為您服務！
